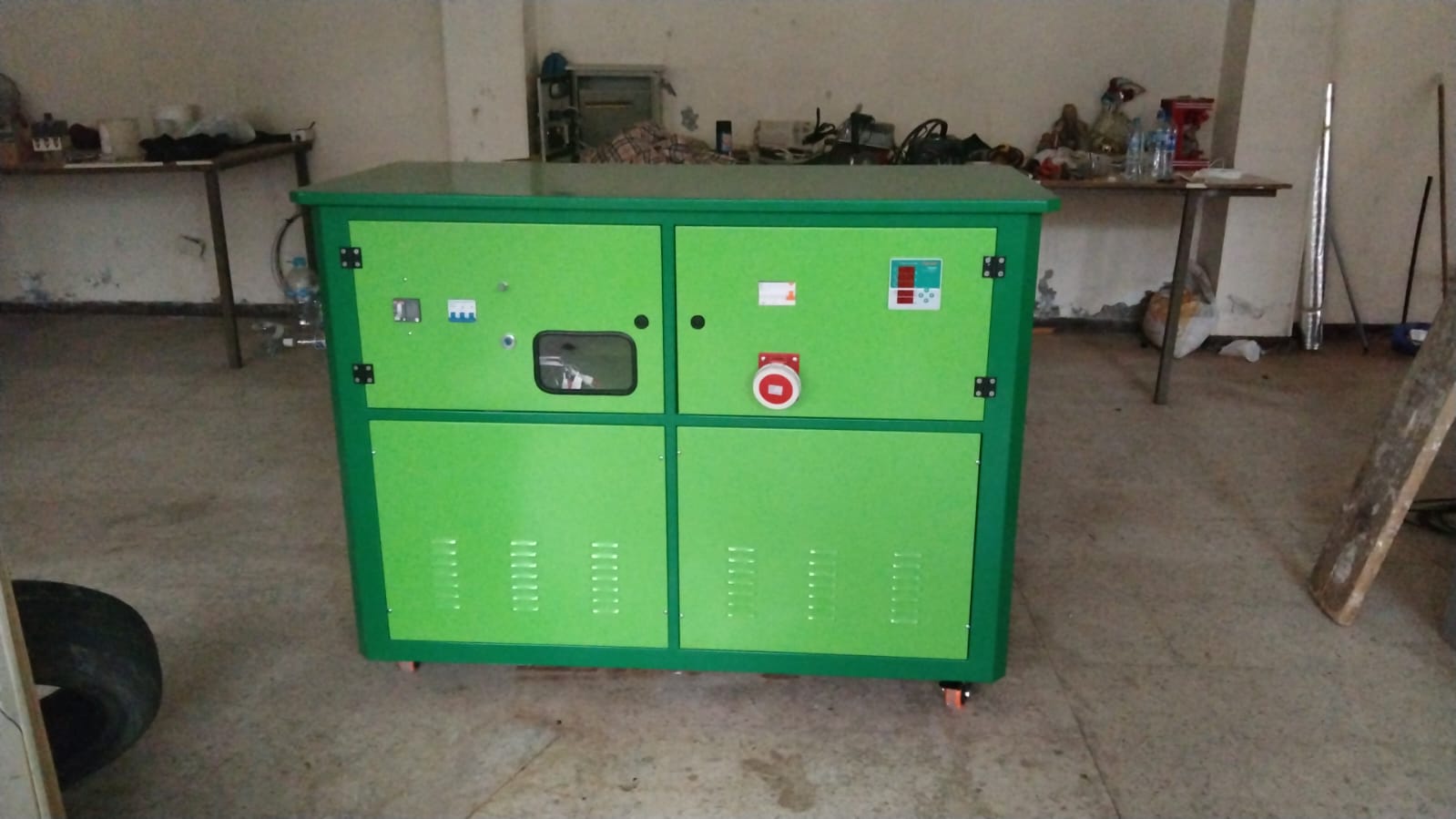

Sistema PMG 10 kW encabinado durante su integración en Colombia
CASO TÉCNICO DOCUMENTADO · CALI, COLOMBIA

Sistema PMG 10 kW: de la importación a la integración local.

Documentamos la recepción, el ensamblaje mecánico, el encabinado y la integración eléctrica desarrollados en Colombia como evidencia de nuestro acompañamiento técnico en cada etapa.

72 VDCArquitectura de entrada del motor
10 kWPotencia nominal de placa
220 VACSalida trifásica nominal del generador
ACLARACIÓN TÉCNICA

El sistema no crea energía por sí solo. La potencia útil, la estabilidad, la autonomía y la eficiencia deben comprobarse con mediciones del conjunto completo y una carga definida. Este caso documenta el proceso de integración; no presenta resultados de desempeño como garantía comercial.

01 / PROCESO TÉCNICO

Un proyecto acompañado desde el suministro hasta la preparación para pruebas.

La secuencia conecta la gestión internacional de componentes con el trabajo local de montaje e integración. Cada etapa deja una base verificable para avanzar hacia una puesta en marcha segura.

01

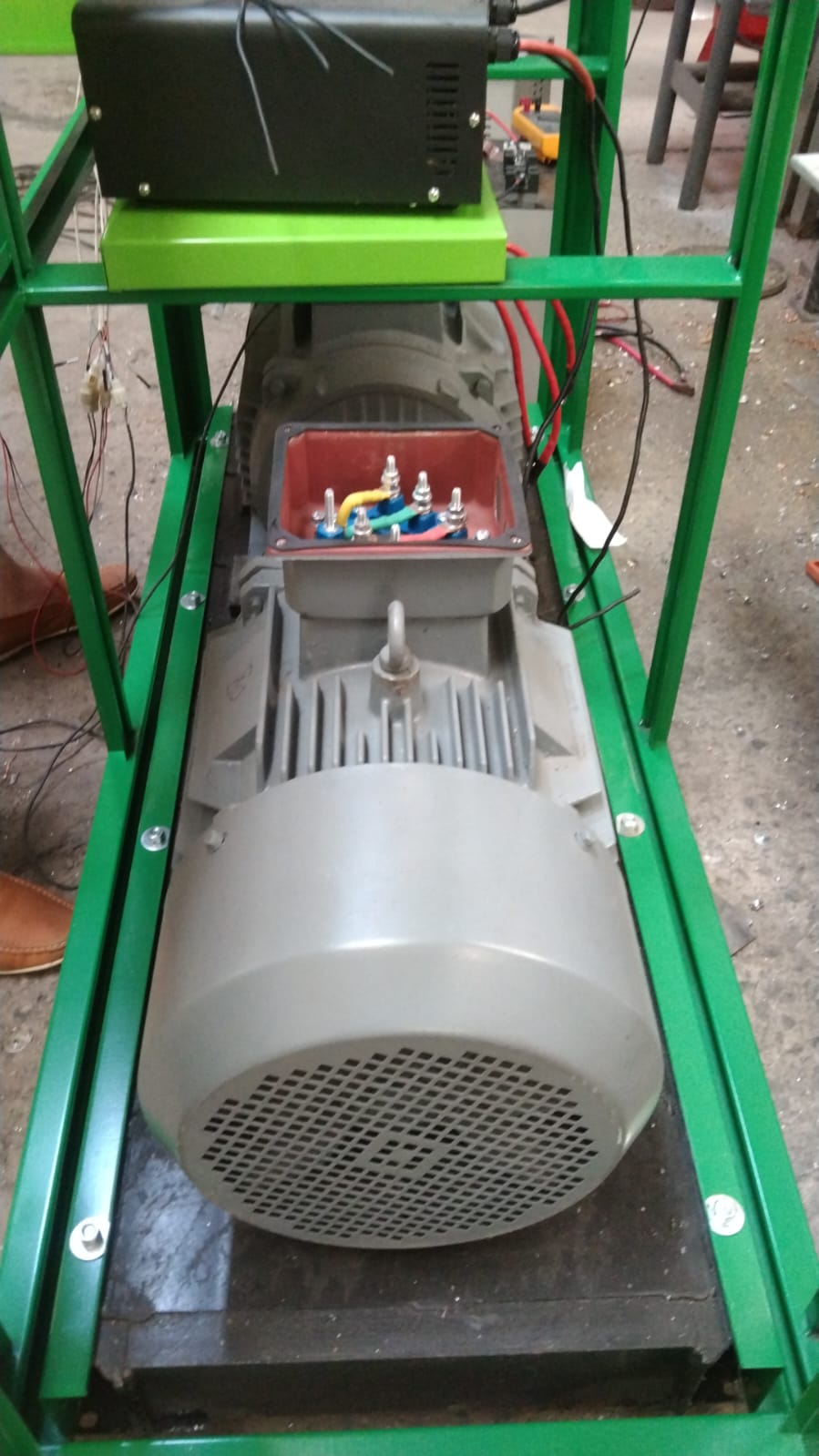

Importación y recepción

Coordinación del suministro internacional y recepción técnica de los componentes en Colombia antes del ensamblaje.

02

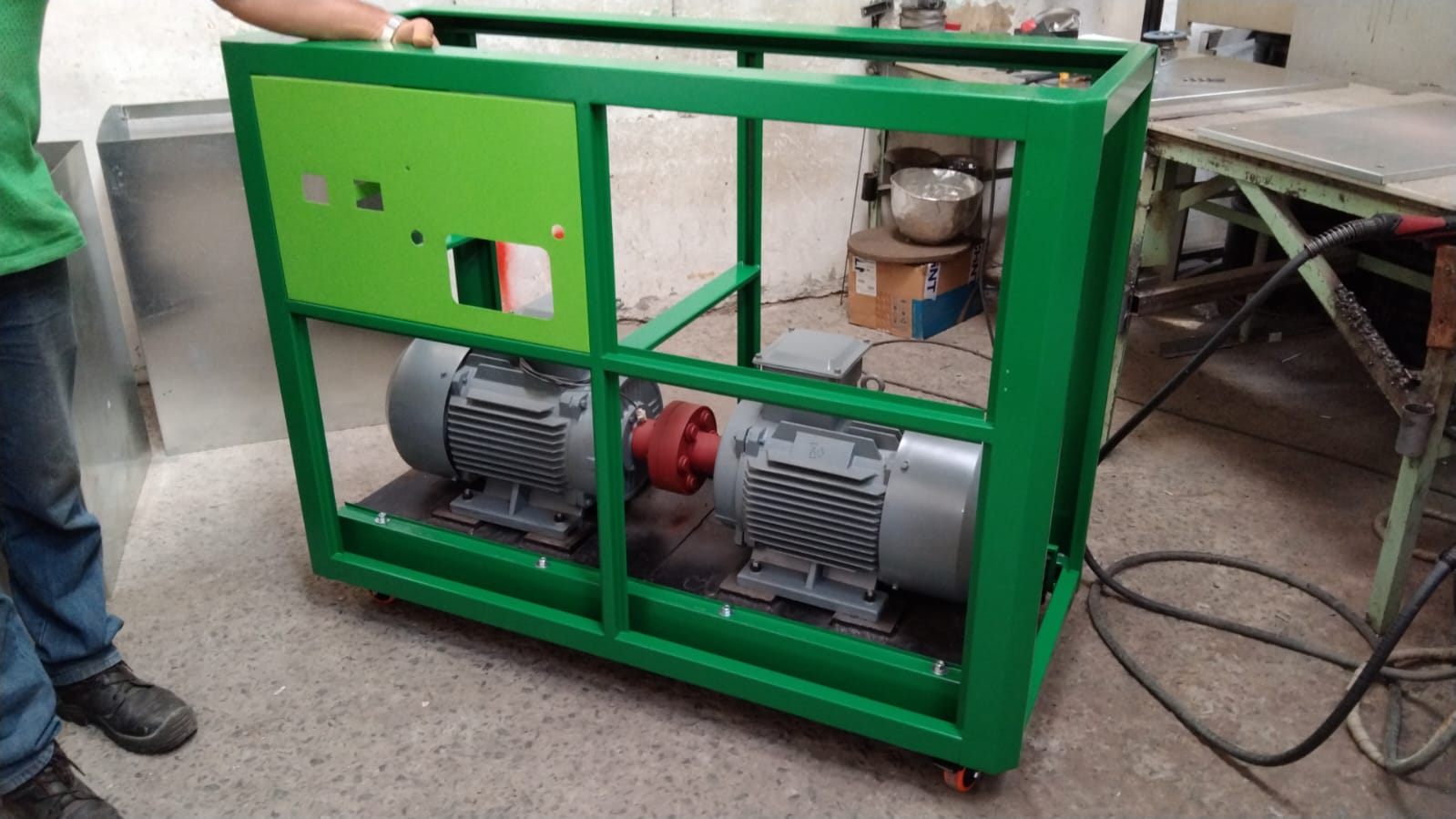

Chasis y aislamiento

Preparación de la base, distribución física y elementos de aislamiento para soportar el conjunto rotativo.

03

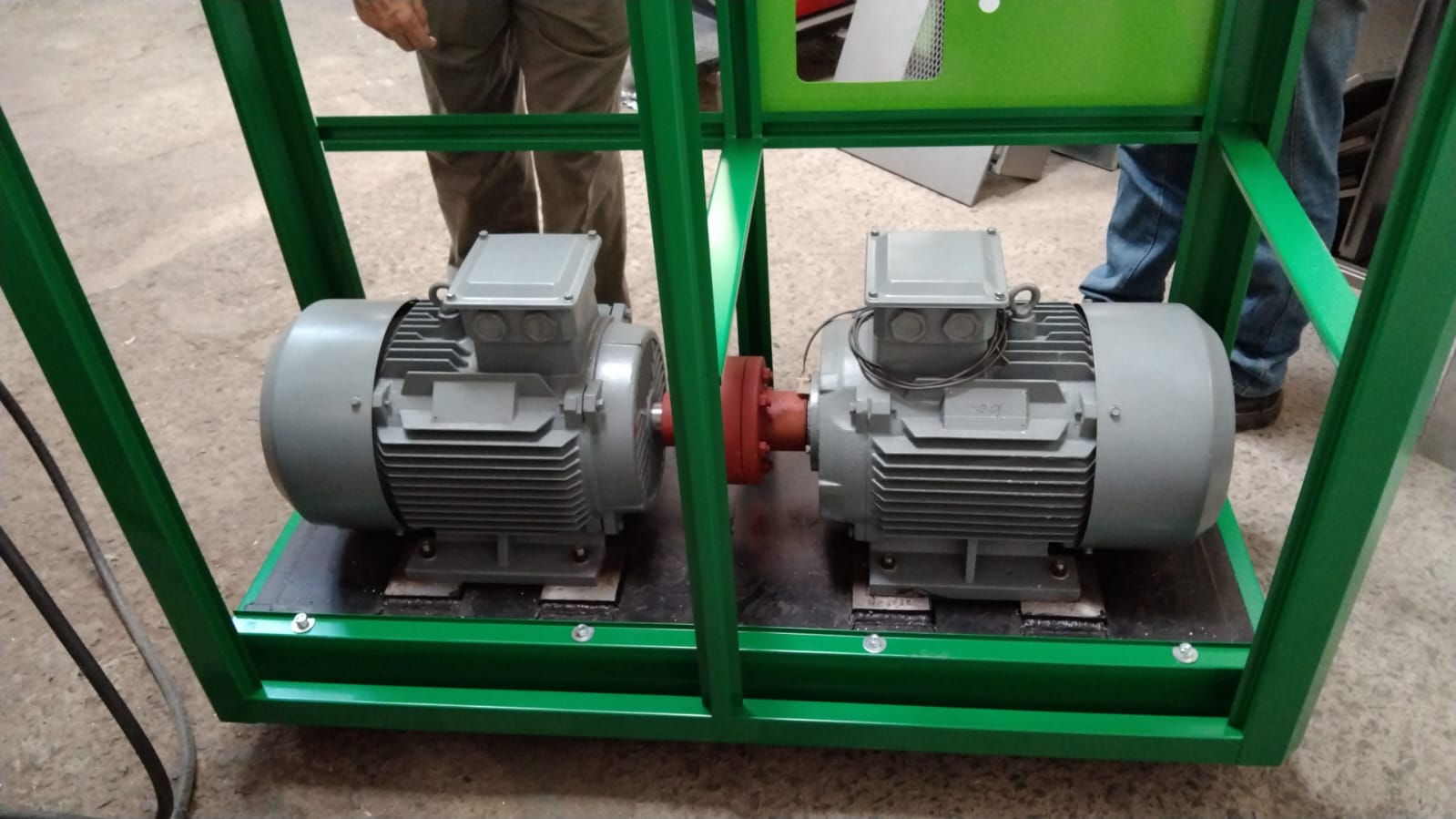

Montaje y acople

Alineación del motor de imanes permanentes y el generador, con acople mecánico dentro del bastidor.

04

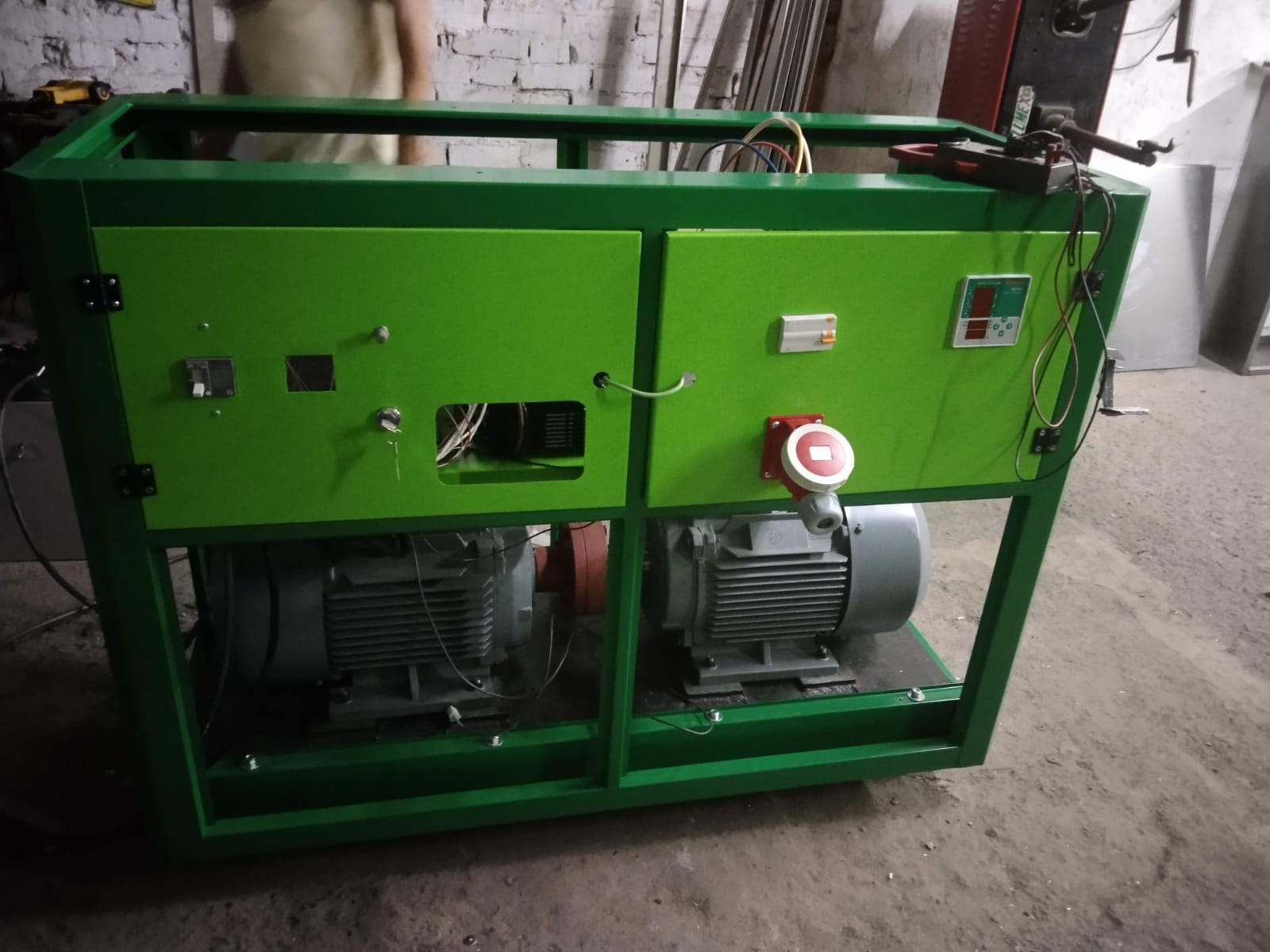

Gabinete y protecciones

Encabinado del conjunto y organización del tablero para control, maniobra y protecciones eléctricas.

05

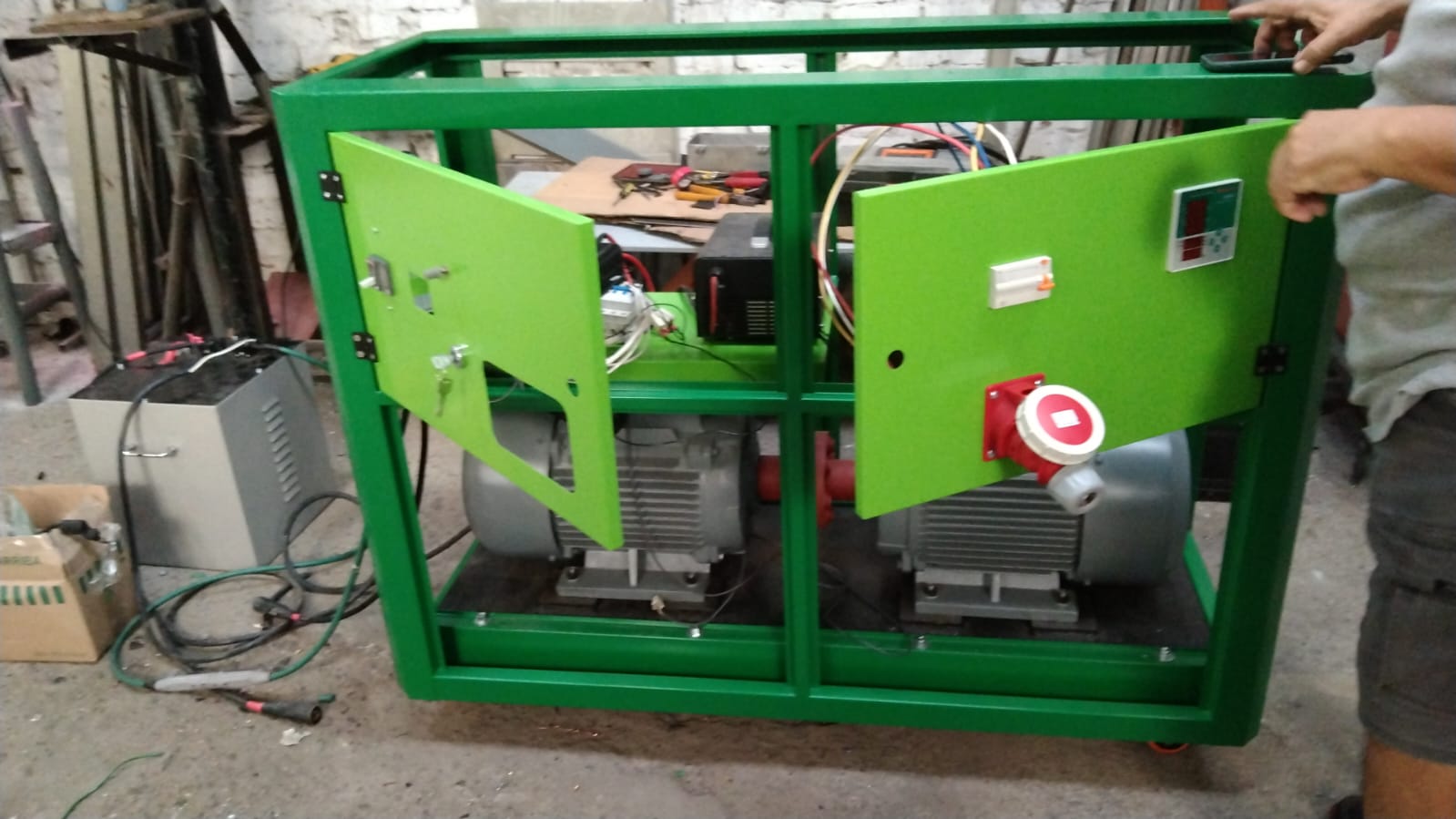

Cableado, control y parametrización

Integración de conexiones de potencia protegidas con fusible ANN175 y contactor principal. Cableado de señales de sensores Hall y ajuste de consigna de velocidad mediante potenciómetro de precisión Bochen WXD3-13-2W. Calibración de parámetros de arranque, límites de corriente y protecciones térmicas en la controladora Kelly KHB72701 mediante software de configuración vía RS-232/USB.

06

Preparación para pruebas

Revisión previa a puesta en marcha y definición de las validaciones eléctricas, mecánicas y térmicas requeridas.

02 / EVIDENCIA FOTOGRÁFICA

Ensamblaje e integración realizados en Colombia.

Las fotografías corresponden al proceso real aportado para este caso. Se presentan como registro del montaje, no como certificación de rendimiento.

03 / ARQUITECTURA DOCUMENTADA

Etapa de control electrónico y máquinas acopladas dentro del sistema.

El banco de baterías suministra corriente continua que es modulada por la controladora Kelly KHB72701 para alimentar el motor de imanes permanentes[cite: 1, 2]. Este transfiere movimiento rotativo al generador PMG para producir corriente alterna. El comportamiento real depende del lazo de control, la fuente DC, las pérdidas mecánicas y la carga conectada.

BANCO 72 VDC→CONTROLADORA KELLY KHB72701→MOTOR PMSM→ACOPLE MECÁNICO→GENERADOR PMG→SALIDA 220 VAC TRIFÁSICA
Controlador electrónicoKelly KHB72701 · 24–72 VDC · 700 A pico
Alimentación lógica / Control24 VDC aislada (Convertidor DC-DC)
Lazo de control y ajusteSensores Hall + Potenciómetro Bochen 4.7 kΩ (0–5 V)
Motor PM10 kW · 72 VDC · 139 A nominal
Velocidad de operación900 rpm
Generador PMG10 kW nominal · Salida 220 VAC trifásica · 26,2 A
Régimen / AislamientoS1 · Clase H · IP54
Estado del casoIntegración documentada · Validación por banco de carga requerida
Datos de placa y componentes integrados en el sistema documentado. La potencia nominal no equivale a potencia neta garantizada.
04 / CONTROL ELECTRÓNICO DEL MOTOR

Kelly KHB72701: gestión de potencia, velocidad y protección en el lado de 72 VDC.

La controladora es el vínculo electrónico entre el banco de baterías y el motor. Administra la entrega de potencia y la conmutación del motor; no regula directamente la tensión alterna producida por el generador.

Controladora Kelly KHB72701 documentada durante la integración del Sistema PMG
EQUIPO DOCUMENTADOControladora Kelly KHB72701 para motor BLDC/PMSM de 24–72 V. La designación de 700 A corresponde a la referencia del fabricante y no al consumo operativo del sistema.
Controladora Kelly conectada por RS232 durante su configuración
CONFIGURACIÓN RS232Conexión utilizada para parametrización y diagnóstico.

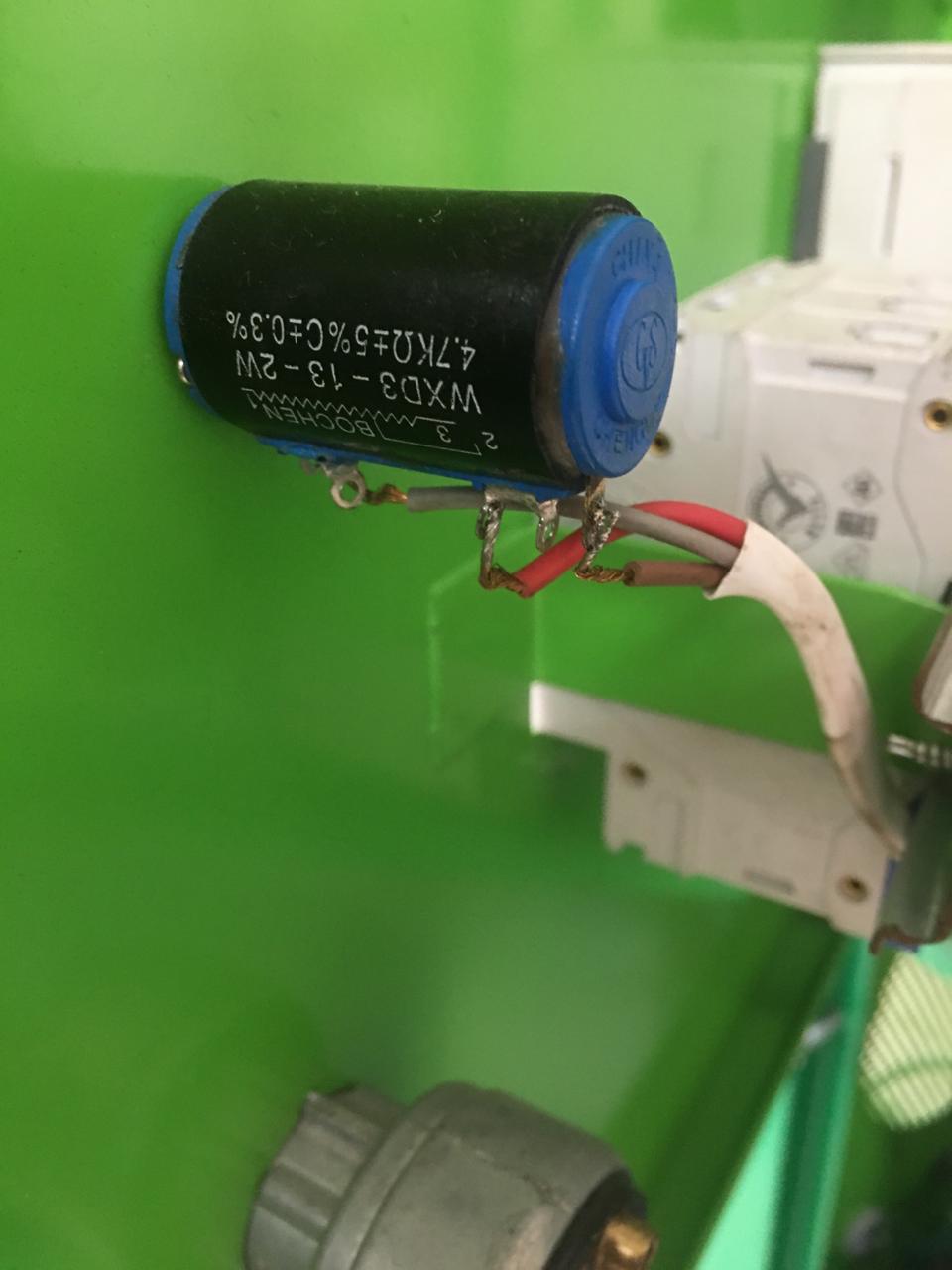

Potenciómetro Bochem WXD3-13-2W de 4,7 kiloohmios usado como mando manual
MANDO MANUAL 0–5 VPotenciómetro de 4,7 kΩ observado durante el prototipo. La instalación final requiere aislamiento, alivio de tensión y terminales verificados.
BANCO 72 VDC→FUSIBLE + CONTACTOR→KELLY KHB72701→U / V / W→MOTOR PM 10 kW→PMG
01

Modulación de potencia

La controladora recibe la energía del banco de 72 VDC y gobierna las fases U, V y W del motor mediante modulación electrónica.

02

Realimentación del motor

Las señales Hall A, B y C permiten conocer la posición del rotor y coordinar la conmutación del motor de imanes permanentes.

03

Configuración y diagnóstico

La interfaz RS232 permite parametrizar límites y consultar el estado del equipo durante la integración y las pruebas.

FUNCIÓNCONEXIÓNAPLICACIÓN
Entrada de potenciaB+ / B−

Banco de 72 VDC, con fusible y contactor principal

Salida al motorU / V / W

Tres fases controladas hacia el motor PM

Mando de velocidadJ2-5 / J2-7 / RTN

Señal 0–5 V, referencia +5 V y retorno verificado

Sensores HallJ2-11 / 12 / 13

Hall C / B / A

Alimentación lógicaJ2-1

Entrada desde conversor DC–DC; 24 V en esta arquitectura

Contactor / alarmaJ1-3 / J1-4

Mando del contactor principal y salida de alarma

La selección de retorno RTN entre J2-2, J2-3 o J2-14 debe verificarse contra el arnés y el diseño definitivo. Los límites de corriente se configuran según motor, conductores, contactor, fusible y capacidad real de batería/BMS.
CONTROL MANUAL / AUTOMÁTICO

Dos fuentes de mando, nunca conectadas en paralelo.

El potenciómetro permite variar manualmente la referencia de velocidad entre 0 y 5 V. Una futura señal automática debe entrar mediante un selector MAN/AUTO que aísle eléctricamente ambas fuentes.

CONTROL FUTURO A 60 HZ

La frecuencia se mide; la tensión se protege por separado.

La arquitectura prevista utiliza la frecuencia del PMG como realimentación para un PID/PLC con consigna de 60,0 Hz y salida 0–5 V hacia Kelly. Debe incluir rampas, pérdida de señal y disparos independientes por tensión y frecuencia.

MEDICIÓN DE FRECUENCIA PMG→PID / PLC · 60,0 HZ→SEÑAL 0–5 V→KELLYProtecciones independientes de sobretensión, subtensión, sobrefrecuencia y subfrecuencia actúan sobre el contactor. La validación final se realiza con banco de carga y registro de V, Hz, corriente y temperatura.
05 / ACOMPAÑAMIENTO TÉCNICO

Lo que afirmamos en “03 / Servicios”, aplicado a un caso real.

El proyecto muestra cómo NexCore-Energy puede acompañar decisiones, suministro, integración y pruebas sin separar el equipo de las condiciones reales de operación.

01

Evaluación técnica

Revisión de objetivo, cargas, condiciones del sitio, fuentes disponibles y criterios de seguridad.

02

Diseño e ingeniería

Definición de arquitectura, protecciones, control, integración mecánica y documentación del alcance.

03

Suministro e importación

Coordinación de componentes internacionales y verificación técnica al recibirlos en Colombia.

04

Ensamblaje e integración

Montaje del conjunto, gabinete, cableado, tablero y conexión de los subsistemas.

05

Puesta en marcha

Pruebas funcionales y validación de tensión, frecuencia, temperatura, vibración y comportamiento bajo carga.

06

Mantenimiento

Inspección preventiva y seguimiento según el régimen real de servicio y las condiciones de operación.

06 / VALIDACIÓN ANTES DE OPERAR

La siguiente etapa es medir, proteger y documentar.

No atribuimos autonomía, ahorro ni desempeño continuo sin una prueba controlada. La puesta en marcha debe cerrar, como mínimo, estas verificaciones.

Evaluar una aplicación concreta ↗
  1. 01Balance de energía de entrada y salida bajo condiciones definidas
  2. 02Estabilidad de tensión y frecuencia con carga controlada
  3. 03Temperatura del motor, generador, conexiones y gabinete
  4. 04Alineación, vibración, ruido y seguridad del conjunto rotativo
  5. 05Operación de protecciones, parada y elementos de control
  6. 06Prueba con banco de carga antes de evaluar una aplicación específica
07 / APLICACIONES SUJETAS A EVALUACIÓN

Talleres, bodegas, comercio con cargas críticas e industria liviana.

La compatibilidad se define con el perfil de carga, los arranques, la calidad de energía requerida, el ambiente y el régimen de servicio. Ninguna aplicación se considera aprobada sin evaluación y pruebas.
